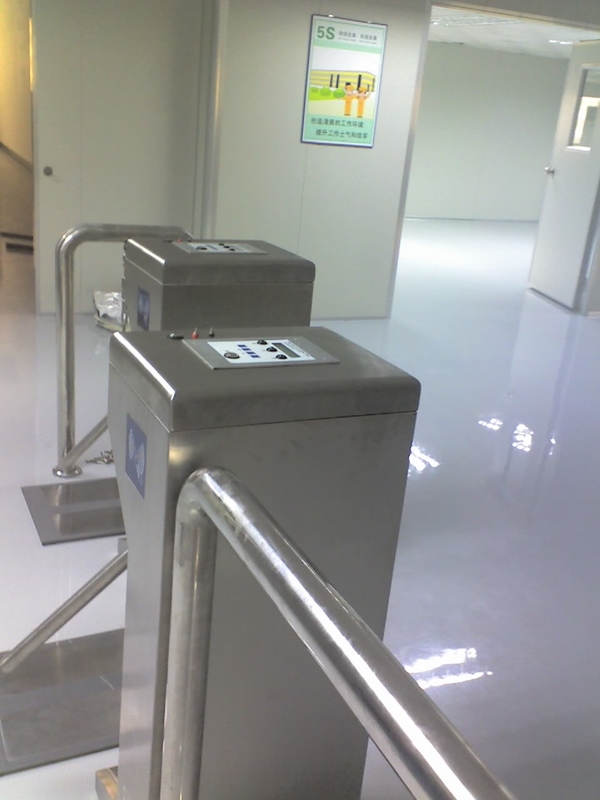

ESD 사찰 접근 제어 시스템을 위한 현명한 수직 삼각대 회전식 십자문

나. 3각 회전식 십자문

기술 : 회전식 십자문은 효과적으로 기본 조작에 의해, 그리고 또한 매끄럽게 접근을 제어하기 위해 기초적 삼각대를 공급하고 들락날락 불법적이어서 방해가 됩니다. 기계는 녹슬지 않은 디자인에서 건강하고 오래가고 방부제 외부가 파괴될 수 있습니다.
1. 표준 수직 3각 회전식 십자문

1.1 기술 종분화 :
구조 : 304 등급 스테인레스 강
상술 : 420*330*980mm
중량 : 45 킬로그램
암 길이 : 510 밀리미터
로직 전압 : 24v
1.2. 작용하세요 :
1.2.1.한 개의 / 두배 보도---원 디렉션 또는 양쪽으로 제어됩니다
1.2.2.유효한 잠금장치 활동은 한 번에 한 도입을 허락할 수 있습니다
비접점---기계는 유효 신호가 받아들일 때 열릴 것입니다
1.2.3.회전식 십자문을 통한 도입이 사전 설정 시간이내에 완성되지 않으면 그것은 자동적으로 잠길 것입니다, 설정 시간이 파라메타 변경을 통해 조정될 수 있습니다.

1.2.4. 회전 지시 : 아니오.
1.3. 긴급 구성 :
삼각대는 비상의 경우에 탈출에게 명백한 보도를 제공하기 위해 전원차단에 의해 또는 손으로 자동적으로 떨어질 것입니다
1.4. 조화시키세요 : 한 표준 port-RS485 또는 스위치 신호.
1.5. 총수와 LED 디지털 기능과 제어판을 추가하기로 선택할 수 있습니다.

3각 방식을 세우세요 : 삼각대를 누르기 위해 손을 사용하고 원산지 장소로 돌아가세요.
1.6. 신호등 :
적십자 상징은 단위가 통과에 이용 가능하지 않은 것을 나타내기 위해 밝아질 것이고 green arrow가 무방한 통과의 방향을 보여줍니다
1.7. 통과 속도 : 분 당 20--30 사람들
1.8. 작업 환경 :
야외인 실내 /
온도 : --70 급에 대한 40 아래 급
1.9. 애플리케이션 :
Station/exhibition/airport/subway/government/market과 기타

2. 자동 수직 3각 회전식 십자문

2.1 기술 종분화 :
구조 : 304 등급 스테인레스 강
상술 : 420*330*980mm
중량 : 45 킬로그램
암 길이 : 510 밀리미터
로직 전압 : 24v
2.2. 작용하세요 :
2.2.1. 한 개의 / 두배 보도---원 디렉션 또는 양쪽으로 제어됩니다
2.2.2. 유효한 잠금장치 활동은 한 번에 한 도입을 허락할 수 있습니다
비접점---기계는 유효 신호가 받아들일 때 열릴 것입니다
2.2.3. 회전식 십자문을 통한 도입이 사전 설정 시간이내에 완성되지 않으면 그것은 자동적으로 잠길 것입니다, 설정 시간이 파라메타 변경을 통해 조정될 수 있습니다.

2.2.4 회전 지시 : 통과를 보여주기 위해 15 각도를 회전시킬 수 있습니다.
2.3. 긴급 구성 :
삼각대는 비상의 경우에 탈출에게 명백한 보도를 제공하기 위해 전원차단에 의해 또는 손으로 자동적으로 떨어질 것입니다
2.4. 조화시키세요 : 한 표준 port-RS485 또는 스위치 신호.
2.5. 총수와 LED 디지털 기능과 제어판을 추가하기로 선택할 수 있습니다.

3각 방식을 세우세요 : 자동장치
2.6. 신호등 :
적십자 상징은 단위가 통과에 이용 가능하지 않은 것을 나타내기 위해 밝아질 것이고 green arrow가 무방한 통과의 방향을 보여줍니다
2.7. 통과 속도 : 분 당 20--30 사람들
2.8. 작업 환경 :
야외인 실내 /
온도 : --70 급에 대한 40 아래 급
2.9. 애플리케이션 :
Station/exhibition/airport/subway/government/market과 기타

II. iDS-610 - ESD 접지환과 신발 테스터

• /를 시험할 수 있는 500kOhm에서부터 1000MOhm까지 검증합니다
• 정확도 / 허용한도 ±10%
• 접지환, 왼발과 오른 발의 동시발생의 테스팅
• 시험 전압 12V
• 구내 : 스테인레스 강 케이스
• 테스팅 포인트 ~ 반달족 저항 강철 버튼
• 물 고립된 / 증명 발판 (시스템과 함께 써플라이드)

• (공급된) 어댑터 15VDC. 입력 220~250Vac, 60Hz
• ESD 테스터의 다른 특징 :
  * 확인 / 보정을 용이하게 하기 위한 2x20 엘시디 판넬
  * 디지털 확인 / 교정 방법
  * 데이터 이력 기록과 다른 제어 이용을 위해 업그레이드 가능합니다

3세. ID 또는 IC 독자

1. 상술 :

신분 증명서

주파수 :13.56KHz
희미합니다 :Length85.6mm × Width53.98mm × Thickness1.8mm
재료 :단단한 쉘 = ABS ;커버 호일 = PVC
색 :하얗고 검고 회색이고 푸르고 노랗습니다

동력 요건 : 100mA, 선형 정류기에 있는 5-16VDC는 권고됩니다

조화시키세요 : 웨이간드

독자 범위 : 5일부터 10일까지 센티미터

작동 온도 : +60 Ｃ에 대한 -30 Ｃ

오퍼레이션그 습도 : 5%-95% 상대 습도 불응축

오디오 / 시각적 표시 : 그린 & 레드와 버저 신호 출력

응답 시간 : 0.2 이하 초

케이블 길이 : 250 밀리미터

중량 : 60g

2. 전보를 치는 것 :

빨강 : 전원 5-16V

검정색 : 전력 접지

그린 : 위건드는 D0을 출력했습니다

백색 : 위건드는 D1을 출력했습니다

브라운 : 녹색 LED 제어

청색 : 버저 제어

노랑색 : 유지

LED / 버저 기능 설명

LED 기능 : LED 색은 빨간색에 정상적으로 있습니다. 그것은 독자 위로 전원에 2 녹색 섬광으로 시작하고, 빨강으로 남아 있습니다. RFID 근접 카드가 독자에게 참석할 때, LED는 순간적 플래시 녹색을 바랍니다, 카드가 독자에 의해 적당히 읽힌 것을 이것이 나타냅니다. LED 제어신호가 활동적일 때, LED는 녹색이 되기 위해 변합니다.

무선 호출 기 기능 : 독자에 전력을 공급하시오 그러면 무선 호출 기는 활동적 2 번을 바랍니다. RFID 근접 카드가 독자에게 참석할 때, 짧은 beep음은 방출기일 것입니다. 카드가 독자에 의해 적당히 읽힌 것을 이것은 나타냅니다. 활동적일 때, 버저는 버저 제어 라인이 공개될 때까지 버저 제어신호가 울릴 것입니다

홀드 기능 : 이 선이 주장되고, (호스트에 의해 낮게 되) 때 선이 공개될 때까지 독자는 한 카드판독을 버퍼링할 것입니다 (뒤여서 무시하는 것 읽습니다).(높거나 열리게 했습니다)

IV.Data 로깅 시스템 D-스탯 700

D-스탯 700 접지환 / 풋 웨어 데이터 이력 기록 시스템

상술

데이터 이력 기록장치는 RS-232 또는 TCPIP을 통해 PC에 연결됩니다

1>. 테스터는 좌우 신발류를 시험할 수 있습니다

동시에.

2>. 테스터는 카드를 해독기에 넣은지 5초 뒤에 시험할 준비가 됩니다

독자.

3>. 특정한 것으로 그래프 또는 보고서를 그리기 위한 소프트웨어.

4>. 소프트웨어는 사용자 요구조건에 따라 맞춤화됩니다.

5>. 운영들 데이터베이스를 서버로부터 끌어내기 위한 시스템.

6>. 운영자 불량이 시험을 받으면 고지에게 E-mail을 보내세요.

7>. 그래프와 보고서는 승인을 받은 워크스테이션에 의해 보여질 수 있습니다.

4. D-스탯 700 접지환 / 신발류

데이터로긴그 시스템

D-스태트 700 데이터 이력 기록 시스템은 자급 자족할 수 있고 사용자입니다

자동화되기 위한 궁극적 수단을 제공하는 우호적 시스템

접지환과 / 또는 신발류의 시험 자료.

기본적 시스템은 다음으로 구성됩니다 :

- 접지환과 신발류 테스터

- D-스탯 700 데이터 이력 기록

- Ds 독자

- Ds 스케쥴러

- Ds 리포팅

- Ds 불량 리포팅

- 듀얼 관리인 발판

- 바코드 판독기 / 스마트 카드 판독기

- 컴퓨터
